2015-2020 Ford F-150 Fuse Box Diagram

by

If you have a 2015–2020 Ford F-150, knowing your fuse box can make fixing electrical problems much easier. Fuses protect important parts of your truck, from the climate control to the trailer lights.

If something stops working, it’s often a blown fuse. This guide gives you clear fuse box diagrams and locations, so you can quickly find and replace fuses to keep your F-150 working smoothly.

2015-2016 Ford F-150 Fuse Box Diagram

The Ford F-150 models built in the year 2015 and 2016 share an identical fuse box layout. You will find the Power Distribution Box and the Passenger Compartment Fuse Panel.

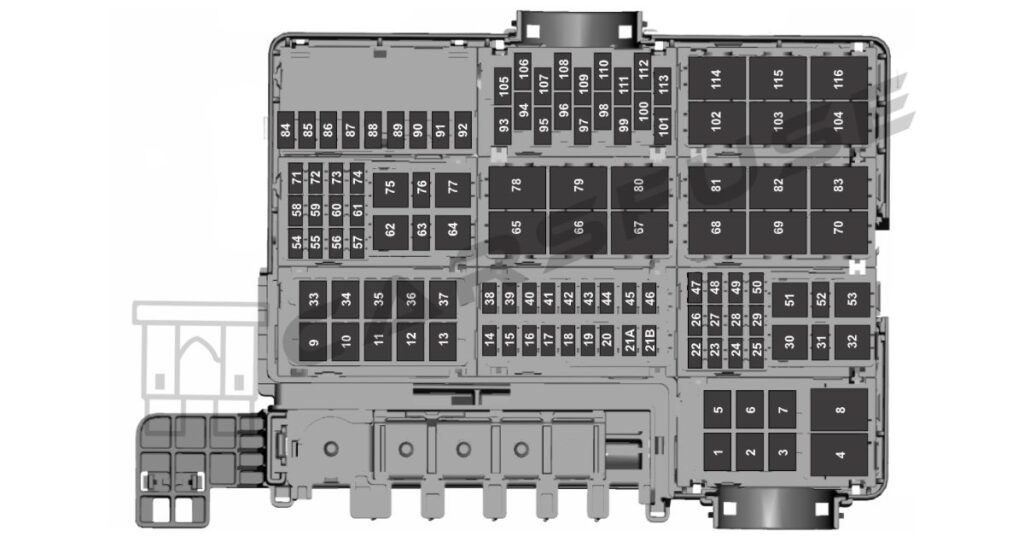

Power Distribution Box

*Cartridge fuses  / **Mini fuses
Fuse or relay number  Fuse amp rating  Protected components
1  —  Not used.
2  —  Not used.
3  —  Not used.
4  —  Telescoping side-view mirror.
5  40A*  Rear window defroster.
6  —  Not used.
7  —  Not used.
8  —  Telescoping side-view mirror.
9  —  Not used.
10  —  Not used.
11  60A*  Automatic brake system motor.
12  50A*  Body control module 1.
13  60A*  Body control module 2.
14  20A**  Amplifier.
15  25A**  4×4.
16  10A**  Spotlight module.
17  15A**  Heated seat.
18  10A**  Steering-column lock.
19  10A**  Power seats.
20  15A**  Snow plow.   Rear heated seats.
21A  —  Not used.
21B  —  Not used.
22  30A*  Windshield wiper motor.
23  15A*  Rain sensor.
24  25A*  Series fan feed.
25  —  Not used.
26  30A*  Driver seat motors.
27  30A*  Passenger power seat.
28  30A*  Climate-controlled seat.
29  —  Not used.
30  —  Air conditioner clutch relay.
31  —  Not used.
32  —  Not used.
33  50A*  Electric fan 3.
34  25A*  Trailer tow park lamps.
35  20A*  Trailer tow stop-turn relay fuse.
36  25A*  Trailer tow lamps module.
37  50A*  Electric fan 1.
38  10A**  Alt-A sensor.
39  10A**  Integrated wheel end solenoid.
40  15A**  E-locker.
41  10A**  Telescoping mirror.
42  30A**  Transmission fluid pump.
43  25A**  Horn.
44  10A**  Air conditioner clutch.
45  10A**  Powertrain control module relay coil.
46  10A**  Wiper relay coil.
47  —  Not used.
48  —  Not used.
49  30A*  Trailer brake control module.
50  30A*  Power running boards.
51  —  Fuel pump relay.
52  —  Not used.
53  —  Not used.
54  30A*  Voltage quality module.   Body-control-module voltage-quality-module feed.
55  40A*  Body control module RP2 feed.
56  20A*  Fuel pump.
57  30A*  Right-hand EPB actuator.
58  30A*  Left-hand EPB actuator.
59  30A*  Starter.
60  40A*  Blower motor.
61  30A*  Brake control module.   Automatic brake system valves.
62  —  Power seat relay.
63  15A**  Heated mirrors.
64  —  Not used.
65  —  Starter relay.
66  —  Powertrain control module relay.
67  —  Windshield wiper relay.
68  —  Blower motor relay.
69  —  Power sliding back window relay.
70  —  Electric fan 1 relay.
71  —  Not used.
72  25A*  4×4.
73  —  Not used.
74  30A*  PDRG motor.
75  —  Horn relay.
76  —  Not used.
77  —  Steering column lock relay.
78  —  Not used.
79  —  Trailer tow parking lamp relay.
80  —  Rear window defroster relay.
81  —  Not used.
82  —  PDRG close relay.
83  —  Not used.
84  —  Not used.
85  —  Not used.
86  —  Not used.
87  10A*  Trailer tow backup lamps.
88  —  Not used.
89  20A**  Cigar lighter power point 1.
90  20A**  Powerpoint 2.
91  20A**  Powerpoint 3.
92  20A**  Powerpoint 4.
93  25A**  GTDI vehicle power 1.
10A**  PFI vehicle power 1.
94  —  Not used.
95  25A**  Vehicle power 2.
96  —  Not used.
97  10A**  Vehicle power 3.
98  —  Not used.
99  20A**  Vehicle power 4 (PFI).
15A**  Vehicle power 4 (GTDI).
100  —  Not used.
101  —  Not used.
102  —  Snow plow relay.
103  —  Not used.
104  —  Electic fan 3 relay.
105  10A**  Power steering.
106  —  Not used.
107  10A**  Anti-lock brakes.
108  —  Not used.
109  10A**  Powertrain control module.
110  10A**  4×4 run/start.   Adaptive cruise control.
111  10A**  Transmission pump run-start.
112  —  Not used.
113  7.5A**  Electric fan 3 relay.
114  —  Electric fan 2 relay.
115  —  Not used.
116  —  Not used.

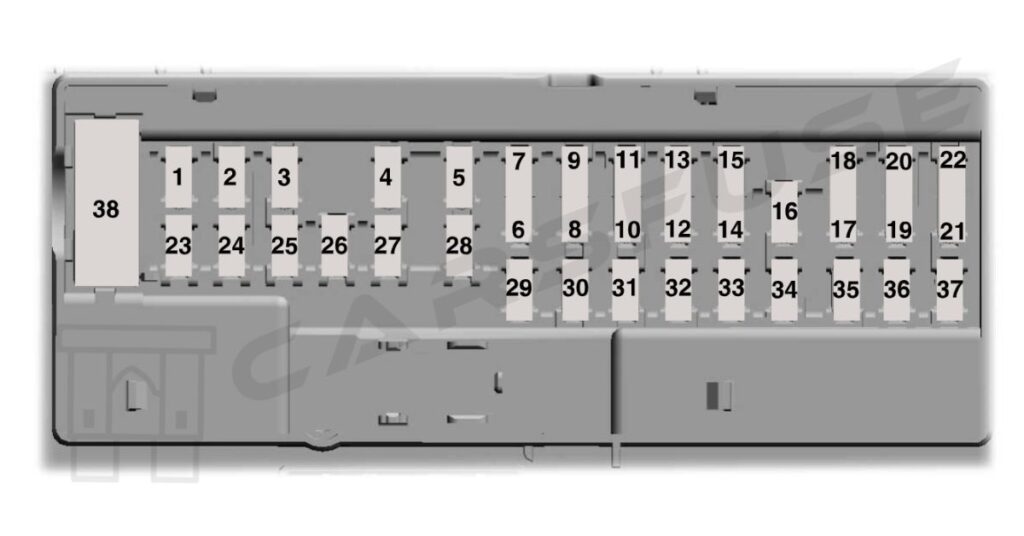

Passenger Compartment Fuse Panel

Fuse or relay number  Fuse amp rating  Protected components
1  10A  Demand lamp relay.   Power seat relay.   Glove box.   Vanity lamps.   Overhead console.   Dome.   Courtesy.   Map lamps.
2  7.5A  Memory module logic.   Memory seat switches.   Lumbar motor.
3  20A  Driver door lock motor.
4  5A  Trailer brake control.
5  20A  Not used.
6  10A  Not used.
7  10A  Not used.
8  10A  Not used.
9  10A  Not used.
10  5A  Not used (spare).
11  5A  Combined sensor module.
12  7.5A  Climate head module.   Smart datalink converter.
13  7.5A  Cluster.   SCCM.
14  10A  Brake.
15  10A  Smart datalink converter.
16  15A  Tailgate release.
17  5A  HUD.
18  5A  Ignition switch and passive-entry passive-start start stop switch.   Key inhibit solenoid.
19  7.5A  Tow haul (O/D) cancel for floor or column shifter.
20  7.5A  Not used.
21  5A  HUD.   In-car temperature with humidity sensor.
22  5A  EPB.   Power seat.
23  10A  PDRG switch.   Inverter.   Driver-side window.   Moonroof.
24  20A  Central lock/unlock.
25  30A  Driver door control module.
26  30A  Passenger door control module.
27  30A  Vista roof.   Moonroof.
28  20A  Not used.
29  30A  Not used.
30  30A  Not used.
31  15A  Adjustable pedal switch and motor.
32  10A  Multi-function display.   Global position system.   Sync 1.   Sync 2.   Radio frequency receiver.
33  20A  Radio.
34  30A  Run-start relay.
35  5A  Restraints module.
36  15A  360 camera module.   Heated steering wheel module.   Rear-view mirror.   Rear heated seats.
37  15A  Power distribution box run-start relay.
38  30A Circuit breaker.  Rear window switches and motors.

2017 Ford F-150 Fuse Box Diagram

The 2017 Ford F-150 comes with two main fuse box layouts: the Power Distribution Box and the Passenger Compartment Fuse Panel.

Power Distribution Box

2015-2016-ford-f-150-power-distribution-box
*Cartridge fuses / **Mini fuses
Fuse or relay number  Fuse amp rating  Protected components
1  —  Not used.
2  —  Not used.
3  —  Not used.
4  —  Telescoping side-view mirror.
5  40A*  Rear window defroster.
6  —  Not used.
7  —  Not used.
8  —  Telescoping side-view mirror.
9  30A*  Fuel pump.
10  40A*  Charge air cooler fans (Raptor only).
11  60A*  Automatic brake system motor.
12  50A*  Body control module 1.
13  60A*  Body control module 2.
14  20A**  Amplifier.
15  25A**  4×4.
16  10A**  Spotlight module.
17  15A**  Heated seat.
18  10A**  Steering-column lock.
19  10A**  Power seats.
20  15A**  Snow plow.   Rear heated seats.
21A  15A**  Transmission control module.
21B  —  Not used.
22  30A*  Windshield wiper motor.
23  15A*  Rain sensor.
24  25A*  Series fan feed.
25  —  Not used.
26  30A*  Driver seat motors.
27  30A*  Passenger power seat.
28  30A*  Climate-controlled seat.
29  25A*  Upfitter fuses 94, 96, 98 and 100 (Raptor only).
30  —  Air conditioner clutch relay.
31  —  Not used.
32  —  Not used.
33  50A*  Electric fan 3.
34  25A*  Trailer tow park lamps.
35  20A*  Trailer tow stop-turn relay fuse.
36  25A*  Trailer tow lamps module.
37  50A*  Electric fan 1.
38  10A**  Alt-A sensor.
39  10A**  Integrated wheel end solenoid.
40  15A**  E-locker.
41  10A**  Telescoping mirror.
42  30A**  Transmission fluid pump.
43  25A**  Horn.
44  10A**  Air conditioner clutch.
45  10A**  Powertrain control module relay coil.
46  10A**  Wiper relay coil.
47  15A*  Upfitter 1 (Raptor only).
48  15A*  Upfitter 2 (Raptor only).
49  30A*  Trailer brake control module.
50  30A*  Power running boards.
51  —  Fuel pump relay.
52  —  Not used.
53  —  Upfitter 5 relay (Raptor only).
54  30A*  Voltage quality module.   Body-control-module voltage-quality-module feed.
55  40A*  Body control module RP2 feed.
56  20A*  Fuel pump.
57  30A*  Right-hand electric parking brake actuator.
58  30A*  Left-hand electric parking brake actuator.
59  30A*  Starter.
60  40A*  Blower motor.
61  30A*  Brake control module.   Automatic brake system valves.
62  —  Power seat relay.
63  15A**  Heated mirrors.
64  —  Upfitter 6 relay (Raptor only).
65  —  Starter relay.
66  —  Powertrain control module relay.
67  —  Windshield wiper relay.
68  —  Blower motor relay.
69  —  Power sliding back window relay.
70  —  Electric fan 1 relay.
71  —  Not used.
72  25A*  4×4.
73  —  Not used.
74  30A*  PDRG motor.
75  —  Horn relay.
76  —  Not used.
77  —  Steering column lock relay.
78  —  Not used.
79  —  Trailer tow parking lamp relay.
80  —  Rear window defroster relay.
81  —  Upfitter 1 relay (Raptor only).
82  —  PDRG close relay.
83  —  Upfitter 2 relay (Raptor only).
84  —  Not used.
85  —  Not used.
86  —  Not used.
87  10A**  Trailer tow backup lamps.
88  —  Not used.
89  20A*  Cigar lighter power point 1.
90  20A*  Powerpoint 2.
91  20A*  Powerpoint 3.
92  20A*  Powerpoint 4.
93  25A**  GTDI vehicle power 1.
10A**  PFI vehicle power 1.
94  10A**  Upfitter 3 (Raptor only).
95  25A**  Vehicle power 2.
96  10A**  Upfitter 4 (Raptor only).
97  10A**  Vehicle power 3.
98  5A**  Upfitter 5 (Raptor only).
99  20A**  Vehicle power 4 (PFI).
15A**  Vehicle power 4 (GTDI).
100  5A**  Upfitter 6 (Raptor only).
101  —  Not used.
102  —  Snow plow relay.
103  —  Charge air cooler fan (Raptor only).
104  —  Electronic fan 3 relay.
105  10A**  Power steering.
106  —  Not used.
107  10A**  Anti-lock brakes.
108  —  Not used.
109  10A**  Powertrain control module.   Transmission control module run-start power.
110  10A**  4×4 run/start.   Adaptive cruise control.
111  15A**  Transmission pump run-start.
112  10A**  Charge air cooler relay coil run-start (Raptor only).
113  7.5A**  Blind spot information system.   Rearview camera.   Front view camera.   Voltage quality module.
114  —  Electric fan 2 relay.
115  —  Upfitter 3 relay (Raptor only).
116  —  Upfitter fuses 94, 96, 98, and 100 (Raptor only).

Passenger Compartment Fuse Panel

2015-2016-passenger-compartment-fuse-panel
Fuse or relay number  Fuse amp rating  Protected components
1  10A  Demand lamp relay.   Power seat relay.   Glove box.   Vanity lamps.   Overhead console.   Dome.   Courtesy.   Map lamps.
2  7.5A  Memory module logic.   Memory seat switches.   Lumbar motor.
3  20A  Driver door lock motor.
4  5A  Trailer brake control.
5  20A  Not used.
6  10A  Not used.
7  10A  Not used.
8  10A  Not used.
9  10A  Not used (spare).
10  5A  Embedded modem module.
11  5A  Combined sensor module.
12  7.5A  Climate head module.   Smart datalink converter.
13  7.5A  Cluster.   SCCM.
14  10A  Brake.
15  10A  Smart datalink converter.
16  15A  Tailgate release.
17  5A  HUD.   Terrain switch.
18  5A  Ignition switch and passive-entry passive-start start stop switch.   Key inhibit solenoid.
19  7.5A  Tow haul (O/D) cancel for floor or column shifter.
20  —  Not used.
21  5A  HUD.   In-car temperature with humidity sensor.
22  5A  EPB.   Power seat.
23  10A  PDRG switch.   Inverter.   Driver-side window.   Moonroof.   Vista roof.
24  20A  Central lock/unlock.
25  30A  Driver door control module.
26  30A  Passenger door control module.
27  30A  Vista roof.   Moonroof.
28  20A  Not used.
29  30A  Not used.
30  30A  Not used.
31  15A  Adjustable pedal switch and motor.
32  10A  Multi-function display.   Global position system.   SYNC.   Radio frequency receiver.
33  20A  Radio.
34  30A  Run-start relay.
35  5A  Restraints module.
36  15A  360 camera module.   Heated steering wheel module.   Rear-view mirror.   Rear heated seats.
37  20A  Power distribution box run-start fuses.
38  30A Circuit breaker.  Rear window switches and motors.

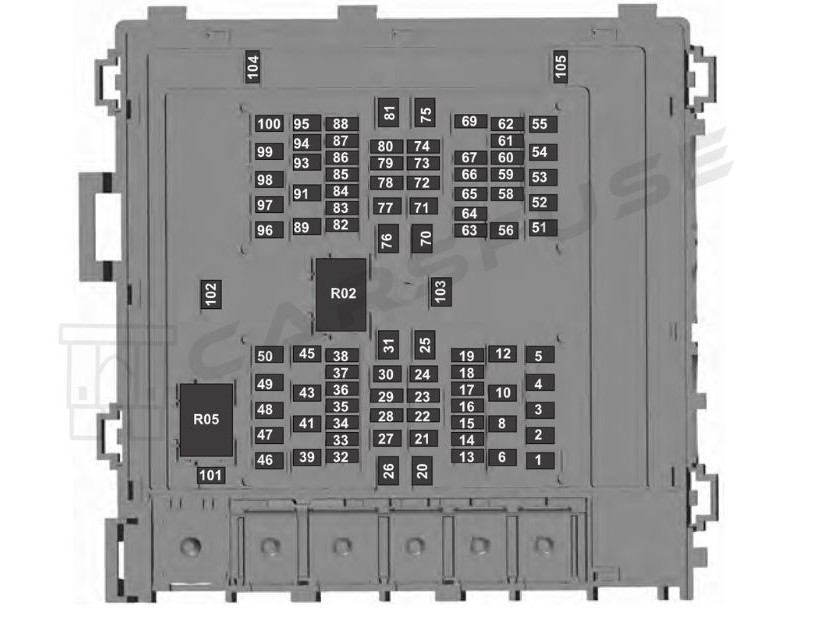

2018, 2019, 2020 Ford F-150 Fuse Box Diagram

These three F-150 model years feature two fuse box layouts: Power Distribution Box and Passenger Compartment Fuse Panel.

Power Distribution Box

2018-2019-2020-ford-f-150-power-distribution-box
Untitled design – 1
Note: In the event that you need to disconnect and reconnect the battery, it's important to note that certain features may require resetting. This step is necessary to restore their functionality.

1Micro fuse/ 2Slotted M case fuse.
Spare fuse amperage may vary.
Fuse Number  Fuse Rating  Protected Components
1  25A1  Horn.
2  50A2  Electric fan 1.
3  30A2  Windshield wiper motor.
4  60A2  Body control module.
5  30A2  Starter relay.
6  20A2  Powerpoint 1.
8  20A2  Powerpoint 2.
10  5A1  Rain sensor.
12  15A2  Upfitter 1 relay (Raptor).
13  10A1  4×4 run/start.   Adaptive cruise control run/start module.
14  15A1  Not used (spare).
15  7.5A1  Front view camera.   Voltage quality module.
15A 1  Not used (spare)(Raptor).
16  10A1  Powertrain control module.   Transmission control module run/start.
17  10A1  Anti-lock brakes run/start.
18  10A1  Electric power steering run/start.
19  5A1  Upfitter 5 relay (Raptor).
20  40A2  Blower motor.
21  30A2  Passenger seat motors.
22  20A1  Radio amplifier.
23  10A1  Alt-A sensor.
24  30A2  Trailer brake control module.
25  50A2  Body control module 1.
26  50A2  Electric fan (Gas).
27  30A2  Driver seat motors/memory module.
28  15A1  Heated seat.
29  10A1  4×4 solenoid.
30  25A2  Trailer tow battery charge.
31  —  Not used.
32  10A1  A/C clutch.
33  —  Not used.
34  10A1  Vehicle power 5 (Diesel).
35  20A1  Vehicle power 4 (Gas).
15A1  Vehicle power 4 (Diesel).
36  10A1  Vehicle power 3.
37  25A1  Vehicle power 2 (Gas).
15A1  Vehicle power 2 (Diesel).
38  25A1  Vehicle power 1 (Gas).
20A1  Vehicle power 1 (Diesel).
39  —  Not used.
41  30A2  Body-control-module voltage-quality-module feed.
43  20A2  Trailer tow lamps module.
45  —  Not used.
46  10A1  Steering-column lock.
47  50A2  Powertrain control heater 3 (Diesel).
48  30A2  Fuel filter heater (Diesel).
49  —  Not used.
50  30A2  Fuel pump.
51  20A2  Powerpoint 3.
52  50A2  Powertrain control heater 2 (Diesel).
53  25A2  Trailer tow park lamps.
54  —  Not used.
55  15A2  Upfitter 2 relay (Raptor).
56  —  Not used.
58  5A1  USB smart charger.
59  —  Not used.
60  —  Not used.
61  15A1  Not used (spare).
62  5A1  Upfitter 6 relay (Raptor).
63  25A1  4×4.
64  15A1  E-locker.
65  —  Not used.
66  —  Not used.
67  —  Not used.
69  —  Not used.
70  40A2  Anti-lock brake system (ABS) valves.   Electric parking brake.
71  25A2  4×4.
72  —  Not used.
73  —  Not used.
74  10A1  Trailer tow backup lamps.
75  —  Not used.
76  40A2  Body control module 2.
77  30A2  Climate-controlled seat.
78  10A1  Spotlight module.
79  —  Not used.
80  10A1  Heated windshield wiper.
Upfitter 4 relay (Raptor).
81  —  Not used.
82  30A1  Transmission fluid pump.
5A1  Powertrain control module (Diesel).
83  15A1  Transmission control module.
84  —  Not used.
85  —  Not used.
86  —  Not used.
87  —  Not used.
88  10A1  Multi-Contour Seats Relay.
Upfitter 3 relay (Raptor).
89  30A2  Power running boards.
91  —  Not used.
93  15A1  Heated mirrors.
94  15A1  Rear heated seat module (Raptor, Diesel).
95  15A1  Not used (spare).
96  —  Not used.
97  40A2  Electric fan (Raptor).
50A2  Powertrain control heater 1 (Diesel).
98  15A2  10R transmission module r/s.   3.3L transmission fluid pump.
99  40A2  Heated rear window.
100  25A2  Diesel exhaust fluid (DEF) heater relay (Diesel).
101  25A2  Electric fan (Base only).
102  30A2  Power sliding back window.
103  20A2  Trailer tow stop-turn relay fuse.
104  15A1  Snowplow switch.   Rear heated seats (Base).
105  10A1  Telescoping mirror.
Relay Number  Fuse Rating  Protected Components
R02  —  Powertrain control module relay.
R05  —  Electric fan relay.

Passenger Compartment Fuse Panel

Fuse Number  Fuse Rating  Protected Components
1  —  Not used.
2  7.5A  Memory module logic.   Memory seat switches.   Lumbar motor.
3  20A  Driver door lock motor.
4  5A  Trailer brake control.
5  20A  Not used (spare).
6  10A  Not used (spare).
7  10A  Not used (spare).
8  10A  Not used (spare).
9  10A  Extended power module (Base only).
10  5A  Embedded modem module.
11  5A  Combined sensor module.
12  7.5A  Climate head module.   Smart datalink connector.
13  7.5A  Cluster.   Steering column control module.
14  10A  Brake on/off switch.
15  10A  Smart datalink connector.
16  15A  Tailgate release.
17  5A  Heads up display.   Terrain switch.
18  5A  Ignition switch and passive-entry passive-start start stop switch.   Key inhibit solenoid.
19  7.5A  Extended power module (except Raptor).
7.5A  Restraint control module (Raptor only).
20  —  Not used.
21  5A  Heads up display.   In-car temperature with humidity sensor.
22  5A  Passenger occupant detection. (Raptor only)
23  10A  Power-driven rear glass switch.   Inverter.   Driver-side window.   Moonroof.   Vista roof.
24  20A  Central lock/unlock.
25  30A  Driver door control module.
26  30A  Passenger door control module.
27  30A  Vista roof.   Moonroof.
28  20A  Not used (spare).
29  30A  Not used (spare).
30  30A  Not used (spare).
31  15A  Adjustable pedal switch and motor.
32  10A  Multi-function display.   SYNC.   Radio frequency receiver.
33  20A  Radio.
34  30A  Run-start relay.
35  5A  Selectable drive mode switch.   Upfitter switches (Raptor only).
36  15A  360 camera module.   Heated steering wheel module.   Rear-view mirror.   Rear heated seats.   Lane departure warning module.   Automatic high beam module.   Image processing module A.
37  20A  Not used (spare).
38  30A Circuit breaker  Rear window switches and motors.
Tip: Some high-amperage fuses may look slightly different depending on the model year and trim. Always verify the fuse type before replacing.

Also Read: How to read a car fuse box diagram? 5 Easy Steps

Fuse Replacement Tips / Safety Precautions

  • Always disconnect the negative battery terminal before removing fuses.
  • Never replace a blown fuse with a higher amp rating — this can damage wiring or cause a fire.
  • Use a fuse puller or needle-nose pliers for safety.
  • Label replaced fuses for future reference.

Frequently Asked Questions (FAQs)

Why does the horn fuse keep blowing in an F-150?

Common causes include:
Short circuit: Damaged or exposed wiring, especially through the steering wheel, can touch metal and cause a surge that blows the fuse.
Defective horn: A faulty horn with internal issues may draw too much current, overloading the fuse.
Faulty horn switch: A stuck or defective switch can let current flow continuously, causing the fuse to blow.

Why does the cooling fan fuse blow in an F-150?

The fuse can blow for several reasons:
Short circuit: Damaged or exposed wiring touching metal can cause a surge in current.
Faulty cooling fan motor: A defective fan motor may draw too much power and overload the fuse.
Cooling system problems: If the engine overheats, the fan may run more often, putting extra strain on the fuse.
Wrong fuse: Using a fuse with lower amperage than recommended can make it blow even under normal conditions.

Why does the starter fuse blow in an F-150?

Common causes include:
Short circuit: Damaged or frayed wiring touching metal can cause a surge in current.
Faulty starter motor: A defective motor or high resistance in the circuit can overload the fuse.
Defective starter solenoid: A failing solenoid can increase current and blow the fuse.
Faulty ignition switch: A bad switch can cause spikes in current that blow the fuse.
Battery or alternator issues: Low voltage or irregular charging can overload the electrical system and affect the starter fuse.


+ posts

Leave a comment
